1. 機床安裝位置與地基要求
機(ji)床(chuang)各部(bu)件精度是(shi)非(fei)常高的，所以切記(ji)在移動和安(an)裝時要非(fei)常小心。確保機(ji)床(chuang)各部(bu)件不會受(shou)(shou)到猛烈(lie)撞擊(ji)，電纜(lan)不受(shou)(shou)損害。
安裝順序：先進(jin)(jin)行機械安裝就(jiu)位，然后(hou)進(jin)(jin)行機電(dian)連(lian)接、調試。
注：具體地基要求請查閱江西弘江機電有限公司的 《使用說明書 - 機械篇》第9.4.1章節 機床的平面布置與安裝地基的要求;
2.工作間的環境要求和電氣要求
*環境要求
成形放電(dian)加工機是經過精心制造的精密機床，為發揮機床本來的性能(neng)，請充分考慮機床的設置環境，加工機床能(neng)用的環境溫(wen)度為10-35℃，濕度為≤80%(不(bu)得凝露)。
（1）為保證機(ji)床(chuang)精(jing)加(jia)工精(jing)度，特別是(shi)PIKA鏡面加(jia)工功能，應將機(ji)床(chuang)安裝(zhuang)在恒溫車間(jian)
（2）機床各部分應按圖9-2所示相對位置(zhi)安裝在有(you)地基的場地。
（3）機床周圍不得(de)有較強的電磁(ci)干(gan)擾(rao)源，必(bi)要時(shi)應(ying)加屏蔽。
（4）機(ji)床周圍不得有(you)電焊機(ji)、磨床等有(you)火源和(he)粉塵的(de)設(she)備，工作場地應保持清潔(jie)。
（5）禁用吹風機直吹機床。
（6）如(ru)果選用觸摸屏電(dian)(dian)子設(she)(she)備，周(zhou)圍(wei)環境的(de)濕(shi)度(du)必須滿(man)足該電(dian)(dian)子設(she)(she)備的(de)使用環境，否(fou)則，凝露現(xian)象將導致電(dian)(dian)子設(she)(she)備出現(xian)故障。
*電氣要求
（1）廠房內電氣(qi)安(an)裝必須(xu)遵(zun)守(shou)安(an)全法(fa)則的要求，在供電回路上必須(xu)裝有(you)過電流保護器件(jian)。過電流保護器件(jian)規格如(ru)下：A1-40：25A/相(xiang) A1-80：30A/相(xiang)
（2）電網電壓
- 電網電壓(ya)、頻率、相：380V、50（60）Hz、三相四線或三相五線供(gong)電。
- 允許(xu)波動范圍：±10%。若電網不穩(wen)，建議(yi)在(zai)輸入端(duan)安裝(zhuang)三相交流穩(wen)壓(ya)器。
- 功率因(yin)數：0.87。
- 要(yao)求輸入功率（kVA）：A1-40：13kVA； A1-80：18kVA；
注：電網波動對PIKA鏡面精加工功能影響很大，強烈建議加裝穩壓電源裝置！
3.主機的搬運
運輸和起吊可使用：
- 叉車，叉臂最短不得小于木(mu)箱的長度，才能(neng)保(bao)持叉運平(ping)穩。A35：噸(dun)位(wei)≥3噸(dun)；A50：噸(dun)位(wei)≥5噸(dun)； A30: 噸(dun)位(wei)≥3噸(dun)
- 吊(diao)(diao)車，起吊(diao)(diao)能力一定要大于機(ji)床連同包(bao)裝箱(xiang)的重量(liang)。噸位(wei)≥5噸。
- 在(zai)起(qi)(qi)吊時(shi)，起(qi)(qi)吊重心與包裝箱(xiang)外的(de)標志(zhi)一(yi)致。注意包裝箱(xiang)的(de)平穩(wen)。
- 本機床的(de)重心在(zai)后方。叉(cha)車應(ying)從(cong)機床側面插入，叉(cha)臂(bei)必須(xu)超過機床長度。
- 要絕對避免沖擊和震動(dong)。
- 無包(bao)裝底托的機(ji)床搬運時，叉(cha)車(che)應從(cong)立柱方(fang)(fang)向叉(cha)入鋼管下(xia)方(fang)(fang)，并在鋼管與叉(cha)臂(bei)間;加(jia)防滑(hua)物品。可用吊車(che)或叉(cha)車(che)對(dui)主機(ji)進行搬運。

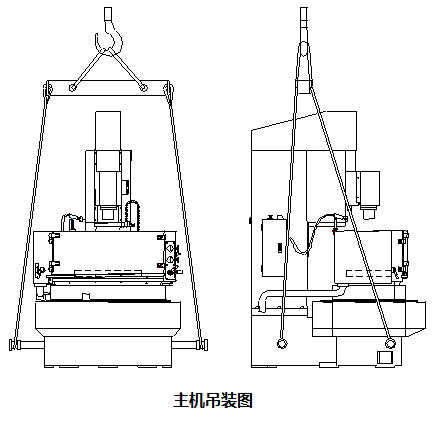

吊車：
如圖，將(jiang)兩根(gen)鋼(gang)管分別穿入起(qi)吊孔中，輕(qing)輕(qing)吊起(qi)。吊運時注意機(ji)床前面(mian)兩側面(mian)應(ying)用軟物質將(jiang)鋼(gang)絲繩支撐起(qi)，以免損傷床罩和其他部位，鋼(gang)絲繩與機(ji)床接觸點也(ye)應(ying)墊軟物質，以保護機(ji)床的油(you)漆面(mian)和外(wai)表(biao)面(mian)。
叉車：
用(yong)(yong)叉(cha)車(che)鏟(chan)運(yun)時(shi)，須用(yong)(yong)載重(zhong)5噸(dun)以上(shang)的鏟(chan)車(che)，并注意機(ji)(ji)床的重(zhong)心(xin)位(wei)置。機(ji)(ji)床的立柱較重(zhong)，機(ji)(ji)床床身后面(mian)面(mian)積小，鏟(chan)運(yun)時(shi)應(ying)特別注意。用(yong)(yong)其它方法(fa)（如(ru)：滾杠(gang)、地(di)輪…）移動機(ji)(ji)床時(shi)，應(ying)注意機(ji)(ji)床平穩向前，不(bu)得(de)有(you)上(shang)下顛簸。
4.儲油箱的搬運
可以(yi)用(yong)叉(cha)(cha)車搬(ban)運(yun)油箱：將叉(cha)(cha)齒插入(ru)油箱底部，小(xiao)心抬起，進行移動。
5.電源柜的搬運
可以用叉車或吊車搬(ban)運(yun)電柜：起(qi)吊能力：1000kg
叉車(che)：從(cong)側面將叉齒(chi)完全(quan)插入柜子底部，小心地將柜子從(cong)它的(de)底板抬(tai)起，叉齒(chi)的(de)間(jian)距應(ying)足夠(gou)寬(kuan)，以保(bao)證電柜吊(diao)裝和放下的(de)穩定性。
（注：由(you)于電柜的重心較高，請(qing)務必注意其穩定性，避免電柜摔倒。）
吊車：電(dian)柜上有4個16mm內徑的(de)吊環，以便用戶移動(dong)電(dian)柜。
6.解除機床的鎖緊裝置
機床安裝就位后，首先(xian)應(ying)將(jiang)機械鎖(suo)緊裝置(zhi)解除。
（1）拆除主軸下的支撐架
（2）解除主軸配重塊鎖緊裝置

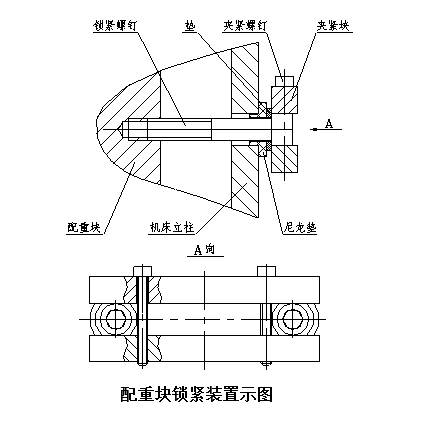

如圖，主(zhu)軸配重塊鎖緊裝置在立柱后(hou)面。請按以下步驟進行：
擰松兩個(ge)壓(ya)緊(jin)(jin)螺(luo)釘(ding)（M6×50），取下(xia)壓(ya)緊(jin)(jin)塊。擰下(xia)兩個(ge)鎖緊(jin)(jin)螺(luo)釘(ding)（M12×70），并卸下(xia)尼(ni)龍墊、墊圈等。

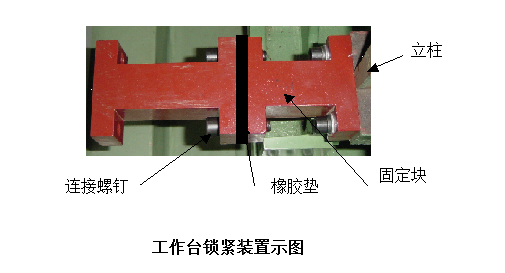

（3）解除工(gong)作(zuo)臺鎖緊裝置
工作臺(tai)鎖(suo)緊裝(zhuang)置見(jian)圖。將(jiang)立(li)柱(zhu)與工作臺(tai)之間的連接(jie)螺釘、固定塊(kuai)和(he)橡膠墊(dian)取下(xia)，工作臺(tai)就(jiu)可以在X、Y方(fang)向移(yi)動。
注：完成解除鎖緊裝置工作后，要將鎖緊螺釘、夾緊塊、尼龍墊、橡膠墊、固定塊等零件保管好，以備將來搬運機床時再用！
7.主機與電源柜的連接
拆去電源柜前蓋板、左(zuo)側(ce)板、右側(ce)板，可(ke)看到(dao)電源柜內部(bu)各(ge)部(bu)件的(de)安放位置。
注：請查閱江西弘江機電有限公司的 《使用說明書 - 機械篇》第9.5 章節 主機與電源柜的連接。
8.電源柜的連接
電(dian)源柜（A1-40、A1-80）進電(dian)，必(bi)須通過(guo)三相交流(liu)穩(wen)壓(ya)器(qi)（穩(wen)壓(ya)器(qi)的(de)容量不(bu)得小于15kVA），以確保(bao)電(dian)源輸入(ru)交流(liu)電(dian)壓(ya)在380V(±10%)范圍內,這樣才能保(bao)證整機系統的(de)穩(wen)定工作。連線方法如圖(tu)！
9.工作液槽與油箱的連接
將油(you)(you)(you)(you)(you)箱(xiang)吊運(yun)至規(gui)定安(an)(an)裝位置(zhi)，使工(gong)作液槽回(hui)油(you)(you)(you)(you)(you)口對應與油(you)(you)(you)(you)(you)箱(xiang)接口內。回(hui)油(you)(you)(you)(you)(you)管與工(gong)作液槽左下方回(hui)油(you)(you)(you)(you)(you)口相連，構成工(gong)作液循環系統回(hui)油(you)(you)(you)(you)(you)通路。安(an)(an)裝時，務必在回(hui)油(you)(you)(you)(you)(you)管與回(hui)油(you)(you)(you)(you)(you)孔之間墊(dian)耐油(you)(you)(you)(you)(you)橡膠墊(dian)（該件與主機一并提供給用戶），然后擰緊(jin)固定螺釘。接好從油(you)(you)(you)(you)(you)箱(xiang)到(dao)工(gong)作液槽的進油(you)(you)(you)(you)(you)管。
整機系(xi)統的穩定工作。連(lian)線方法如圖！
（注：用戶必須依照圖所示位置安放儲油箱，否則，機床工作臺移動過程中，回油管與儲油箱側壁之間有可能發生干涉現象！平面布置圖請查閱江西弘江機電有限公司的《使用說明書-機械篇》第9.4.1.1章節 機床的平面布置圖）
10.注入加工液
主機與儲油箱安裝就位后，可以往儲油箱中注入工作液。
|
